来源：中国宝石杂志
近期在NGTC北京实验室送检的样品中就发现了 “贴皮”猛犸象牙。以往质检室在加工好的猛犸象牙成品中见过充填、染色、拼合等处理方法，但对于原牙的“贴皮”检测，尚属少见。

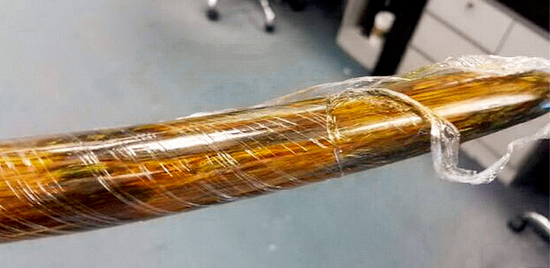

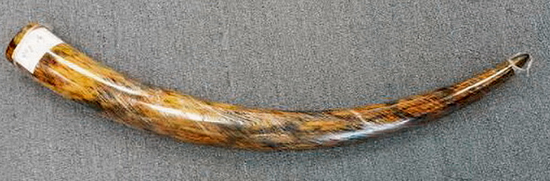

图1 牙外观及局部颜色；

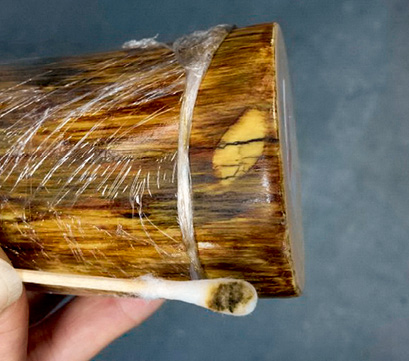

图2 用酒精擦拭后掉色
图3 横截面与牙皮结合处
外观与颜色观察
样品外观为牙形，牙身有裂，在牙根处露出整齐的横截面。整体呈褐黄色，颜色分布不自然，表面有刷痕（图1）。用酒精棉擦拭表面，有明显掉色现象（图2），说明颜色经人工处理过。据客户反映，这么处理，是为了防止猛犸象牙长期暴露在空气中开裂。
放大检查
观察牙根横截面处的牙纹，具有猛犸象牙特征的勒兹纹，但在横截面与牙皮结合处发现有明显界线，疑似拼合迹象。用十倍放大镜观察，发现在疑似拼合部位有类似胶状物的黄色物质，用小刀刻划有胶感（图3）。
红外光谱检测
分别刮取黄色胶状物和横截面“贴皮”处的粉末，利用红外光谱粉末法对其成分进行分析。结果显示，疑似拼合部位的黄色胶状物具有1723cm-1、1387cm-1、1147cm-1、
967cm-1、756cm-1、700cm-1等吸收峰，可以断定该物质为人工树脂（图4）。

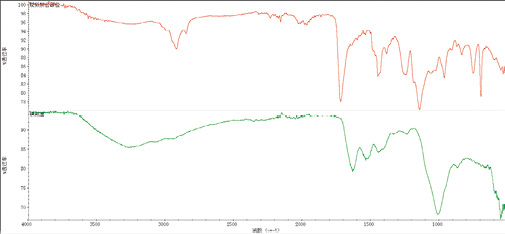

图4 疑似拼合部位和横截面处红外光谱而横截面 “贴皮”处红外图谱则与标准图谱库里的猛犸象牙图谱一致（图5）。
图5 猛犸象牙红外光谱结论
依据以上现象及数据分析，该样品在牙根部分贴了一块猛犸象牙，属于拼合宝石。
但牙身部分由于被人工着色层覆盖，看不见纹路，仅从牙形上还无法判定此样品是猛犸象牙还是现代象牙。因此，该件样品没有出检测结论。
总结
综上所述，我们可以从以下几个方面对猛犸象牙的原牙进行检测：
1。观察颜色及其分布是否自然，是否有人工上色痕迹。必要时可以用酒精棉对其进行擦拭，观察是否掉色。
2。观察横截面及牙体的纹路，判断是否为猛犸象牙
3。仔细观察牙根横截面是否有拼合痕迹。
4。利用红外光谱等仪器进行辅助性检测，判断疑似拼合部位是否有人工树脂；分析牙体及“贴皮”部分的成分。
5。如果整体纹路不能观察，则不能出结论。
（获取更多资讯请关注：博观拍卖公众号）
